TIA博途V14正式发布 – 通往数字化制造的桥梁

发布日期:2017-05-03 08:50:26  浏览量:

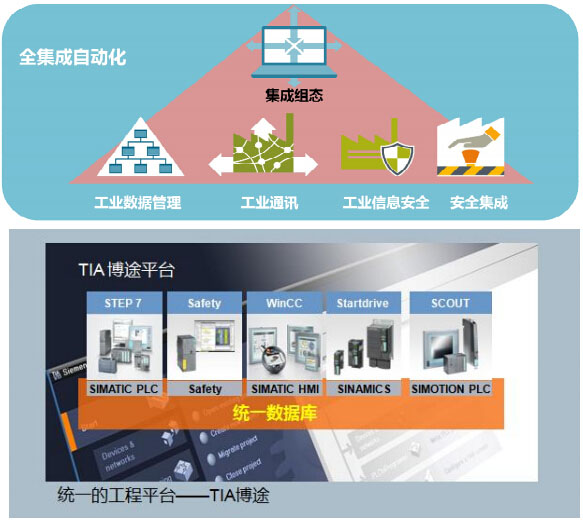

即日起,TIA博途最新版本V14正式发布。TIA博途作为西门子数字化企业软件套件的重要组成部分,此次在目前的V13 SP1的基础上提供了大量的功能升级,进一步加强了软件的易用性及稳定性,完善了西门子助力企业实现数字化制造的解决方案,为阔步迈向工业4.0的宏伟目标打下坚实的基础。



此次更新主要包括以下内容:

1.  SIMATIC STEP 7 V14

2.  SIMATIC STEP 7 Safety V14

3.  SIMATIC WinCC V14

4.  工业4.0 - TIA博途V14选件包

注意事项:TIA博途V14仅支持从TIA博途V13 SP1版本的项目进行升级,不支持兼容模式。



1.  SIMATIC STEP 7 V14(基本版&专业版)

SIMATIC STEP 7 V14版本在保持了V13 SP1特性的基础之上,又革新了更多强大的组态与编程功能,可以应用于工程组态的每个阶段,以适应更加灵活、高效的控制需求。

SIMATIC STEP 7 V14的全新功能概览为:

· 硬件组态

ü SIMATIC STEP 7 V14可支持S7-1500家族的新成员S7-1500T控制器的组态与编程(通过工艺对象方式)

ü 支持可将高级语言C/C++与STEP 7编程语言进行交互的CPU 1518(F)-4 PN/DPODK控制器的组态与编程

ü 支持CPU 1516pro(F)-2 PN控制器

ü 支持S7-1500F软控制器

ü 支持在项目树中可将I/O 设备及其他设备进行分组,以优化系统架构

ü 支持将拓扑视图中设备的排列方式与网络视图进行同步

· 程序编辑器

ü 在梯形图、功能图程序中插入SCL程序段

ü 功能块参数可进行“隐藏”属性设置

ü 使用SCL进行程序编辑时可通过“域”功能,以加强程序的结构性

ü PLC程序比较功能中,添加了多种过滤选项,用户可自行设定程序的比较内容(如仅程序段比较、程序段及评论比较等)

· 编程新功能

ü 数组变量长度(如ARRAY[0..5])可以表示为ARRAY[*]

ü 报警和评论的显示语言增加为最多3种,并可以下载到PLC设备或者在线进行修改

ü 添加“Get_Alarm”功能块,可读取S7-1500 CPU报警服务器中的报警信息数据

ü “Trace”记录数据可通过设置,保存到CPU存储卡中,并通过Web服务器功能进行轨迹浏览

ü 搜索功能升级为“全局搜索”,搜索范围扩大到整个项目,并可以自定义搜索范围(如PLC、HMI等)



2.  SIMATIC STEP 7 Safety V14(基本版&高级版)

SIMATIC STEP 7 Safety V14(基本版&高级版)支持S7-1200F和S7-1500F的全新特性:

·STEP 7 Safety V14 基本版软件扩展包,支持对S7-1200F控制器进行参数设置及编程组态等工作

·STEP 7 Safety V14 高级版软件扩展包,支持对TIA SIMATIC安全控制器家族(S7-1500F,S7-1200F,S7-1500F软控制器,S7-300F/400F,WinAC-F)进行组态和编程工作

· 支持Fail-safe S7-1200/S7-1500全新扩展的产品系列:CPU 1212F, CPU 1516pro F-2PN,CPU 1518F-4PN/DP ODK, Fail-safe T CPU S7-1517F-3 PN/DP, S7-1500F软控制器

· “多用户”功能可应用于fail-safe用户

· 支持ET200SP的I-Slave-Slave通信

· 达到SIL3/PLe安全等级

· 支持S7-1200F的PROFlsafe通信协议(Firmware v4.2)

· S7 Safety V5.4 SP5 项目可移植到STEP 7 Safety V14高级版

· STEP 7 Safety V14高级版软件扩展包需要安装在STEP 7 V14专业版上;STEP 7 Safety

  V14基本版软件扩展包需安装在STEP 7 V14基本版上



3.  SIMATIC WinCC V14

SIMATIC WinCC V14为SIMATIC Panel和PC系统提供了性能卓越的集成化工程平台。同时,HMI Runtime可视化软件也包含在SIMATIC WinCC V14中,可支持单用户与多用户等多种解决方案。

SIMATIC WinCC V14工程组态软件

· 支持SIMATIC Panel产品的新成员:KTP400F移动面板,TP700/TP1500精智面板(户外型)

· 支持工业PC产品的新成员:SIMATIC 277E Nanopanel PC,SIMATIC IPC227E NanoboxPC

· 支持从WinCC flexible 2008 SP2/SP到WinCC V14的项目移植,也支持从WinCC V7.3到WinCC V14的项目移植

SIMATIC WinCC V14 Runtime

·  WinCC Runtime 高级版,是基于PC单站系统的单站系统的可视化软件,服务于简单、机械设备层级的可视化任务。可基于单用户的解决方案,应用于工厂自动化、过程自动化及楼宇自动化等

·  WinCC Runtime 专业版,是一种用于构建组态范围从单站系统到多站系统(包括标准客户端或Web客户端)的SCADA 系统。支持 OPC HAD,OPC A&E/OPC XML服务器以及WinCC OLE-DB/OLE-DB等

· 新增加WinCC Runtime高级版16384 PowerTags

· Sm@rtSever选件全新应用于第二代精简面板;在V14或更高版本中免费应用于精智/移动面板

· 与WinCC专业版连接数增加为最多64

· 支持WinCC WebUX选件

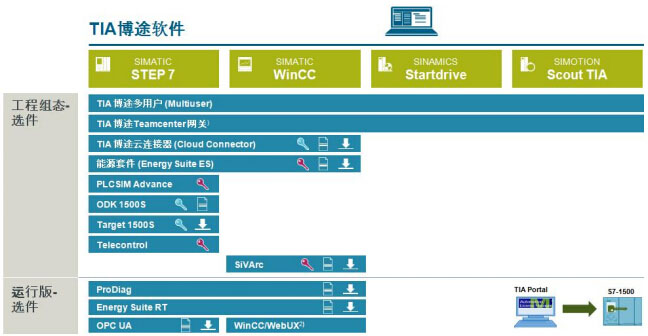

4. 工业4.0 - TIA博途V14选件包


除上述更新之外,TIA博途V14也发布了大量基于工业4.0与数字化制造客户需求的新选件(options)。


· 使用“多用户(Multiuser)”功能,实现多人同时并行开发单一项目。其基于系统的同步机制可进行项目的自动同步、轻易整合,将大大降低协调成本

· TIA博途V14的Teamcenter网关,可帮助用户实现将机械系统、电气系统和自动化系统的数据在Teamcenter中集中统一管理,保证项目版本的一致性

· 将TIA博途安装于私有云中,可显著降低工程平台的硬件投入,并帮助客户实现软件、项目、程序库的标准化管理。通过TIA博途云连接器(Cloud Connector),可将私有云中的工程项目远程下载到工厂现场,无需配置编程设备即可进行现场项目的维护工作

· TIA博途V14中集成的能源套件(SIMATIC Energy Suite),将自动生成能管项目程序,实现与能源管理系统 (Energy Manager PRO) 的无缝连接,可随时掌控能源成本,简便、高效地进行能源数据记录,提高数据的透明化,参照 ISO 50001 的标准要求实现节能

· TIA博途V14的高级仿真器 (PLC SIM Advance) ,可帮助客户实现“办公室调试”。通过虚拟仿真技术,减少现场的调试时间,增强安全性,降低调试成本

· ODK 1500S支持SIMATIC S7-1500 PLC使用高级语言C / C++开发程序。这些函数库可以直接从用户程序中加载和执行

· 通过Target 1500S for Simulink及 ODK 1500S使得在Matlab/Simulink里建模的算法直接生成可在 S7-1518 ODK CPU 运行的代码。

· 通过“SiVarc”,可自动生成HMI可视化项目,高效、便捷,从而加速项目的开发进度

· ProDiag提供了更加便捷的诊断功能,可自动生成系统诊断信息,方便快速、直观地进行设备和工厂诊断,并可通过HMI帮助查阅相应程序段

· S7-1500OPC UA选项允许任何第三方设备通过集成在CPU上的OPC UA服务器连接S7-1500

· SIMATIC Energy Suite S7-1500中已包含10个能源控件,用户还可通过添加能源控件选项包增加能源控件的数量

· WinCC专业版中的WinCC/WebUX,可帮助用户利用移动的HMI设备通过Internet 或Intranet监控整个工厂产线的运行情况
