SIMATIC S7-1500 /1200家族系列产品更新公告

发布日期:2017-05-03 08:52:33  浏览量:

随着TIA Portal V14的正式发布,SIMATIC S7-1500/ 1200家族从产品线到产品性能都得到了大幅的拓展与升级。这次大规模更新包括:

1.  S7-1500 / ET 200SP家族全线CPU固件V2.0版本更新

2. 正式发布集成中高级运动控制功能的S7-1500 T-CPU

3. 正式发布高防护等级IP65/67 的S7-1500 CPU:ET 200pro CPU

4. 正式发布集成C/C++编程语言的S7-1518 ODK控制器

5. 正式发布集成故障安全功能的S7-1500软控制器

6. 正式发布小型安全控制器CPU S7-1212FC

1. SIMATIC S7-1500 / ET 200SP CPU 固件V2.0版本正式发布

随着TIA Portal V14的正式发布,S7-1500 / ET 200SP CPU的固件也发布V2.0版本。新的固件旨在扩展CPU的功能。

注意:所有的FW2.0版本的CPU推荐使用TIA Portal V14进行组态。如需使用TIA Portal V13 SP1来组态FW2.0版本硬件,请在硬件目录中选择FW1.8,但所有下述FW2.0新功能将无法使用。

· CPU中集成OPC UA数据访问服务器,通过OPC UA可以直接获取CPU中符号和绝对地址的数据 (需要授权)

· 增强的Web Server功能:支持显示趋势图记录(Trace),支持“在线备份与恢复”项目功能,支持运动控制诊断信息,通过绝对地址可以直接显示变量变化等等

· 增强的运动控制功能,支持全新运动控制对象(TO): Output Cams, CamTrack ,MeasuringInputs

· 支持多达3种语言的消息文本和注释下载到中央处理器上

·  MRPD –CPU接口支持用于有计划复制的介质冗余 (实现无扰动介质冗余)

· CPU集成口支持UDP多播通讯.

· 通过开放式用户以太网通讯,集成的接口支持DNS (将域名解析成IP地址)

· S7-1500(包括F)编译时间大大缩短

对于标准型与安全型S7-1500 CPU



· S7-1515(包括F)及以上的CPU支持两个PROFINET接口。PROFINET X2口支持

PROFINET RT(可用于PROFINET控制器与iDevice 等功能),FW2.0版本之前的CPU中此端口为普通以太网口

· S7-1517(包括F) PROFINET IRT最短更新时间:250µs

· S7-1518(包括F) PROFINET IRT最短更新时间:125µs

· CPUs <= 1513(F) 以及 CPU 1517(F) 所支持的运动控制轴数增加。




对于紧凑型控制器S7-1500C:



· 集成的4路高速数字量输出(最大频率100kHz)支持PTO,PWM以及频率输出功能

· 集成的数字量与模拟量通道支持值状态信息功能(质量信息QI)

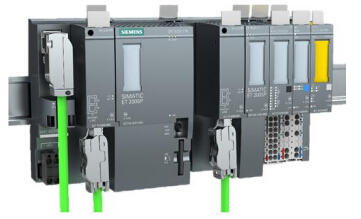

对于分布式控制器ET 200SP CPU:





· 支持ET 200SP CPU机架与ET 200AL模块直接连接

· 支持以太网卡CP 1542SP-1, CP 1542SP-1 IRC, CP 1543SP-1(ISEC))

· CPU 1512SP支持LC接口的光纤类型总线适配器(BA 2xLC, BA LC/RJ45, BA LC/FC)

· 更多功能请参见相关手册

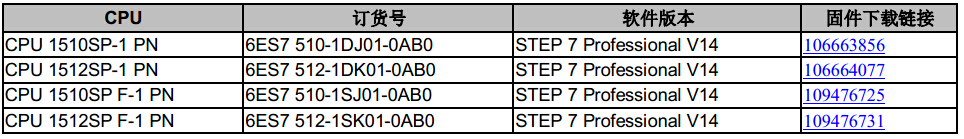

 可升级到 的 FW 2.0 ET 200SP CPU列表如下:

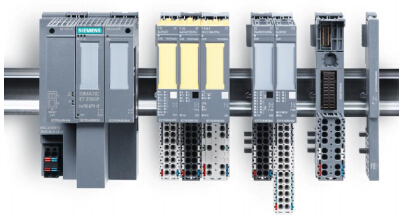

同时,SIMATIC ET 200SP高速型PROFINET接口模块正式上市

ET 200SP高速型接口模块 (6ES7155-6AU00-0DN0) 结合最新的S7-1518 FW 2.0控制器可以实现PROFINET系统的最高性能,该接口模块具有以下特性:

· 性能升级到PROFINET V2.3版本

· PROFNET最短更新时间可达125μs,最快的PROFINET IO产品

· 支持多种总线适配器,包括最远可达2KM的玻璃光纤

· 支持故障安全

· 支持MRP (介质冗余) 以及MRPD(实现无扰动介质冗余)

· 专为高速应用设计

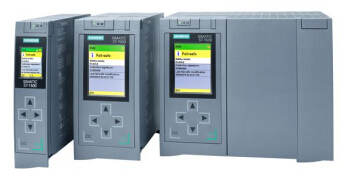

S7-1500 CPU显示屏通过FW升级,新增以下功能:

· 支持“在线备份与恢复”项目功能,并将数据存储到CPU存储卡中

· 通过显示屏对存储卡进行格式化

· 对显示信息进行确认(Acknowledgment)

· 通过绝对地址可以直接显示变量,

· 显示CPU中的TIA博途项目名称

· 激活组态控制,等等



订货信息:



想了解更多关于全新FW2.0固件升级的的内容,请参考以下链接:https://support.industry.siemens.com/cs/document/109741770



2.全新SIMATIC S7-1500 T-CPU正式发布

随着TIA Portal V14和CPU固件V2.0的正式发布,SIMATIC S7-1500高级控制器的产品线得到了进一步的扩充,新增四款全新工艺型CPU,S7-1500 T-CPU。在标准型/安全型CPU功能基础上,可以实现更多的运动控制功能。

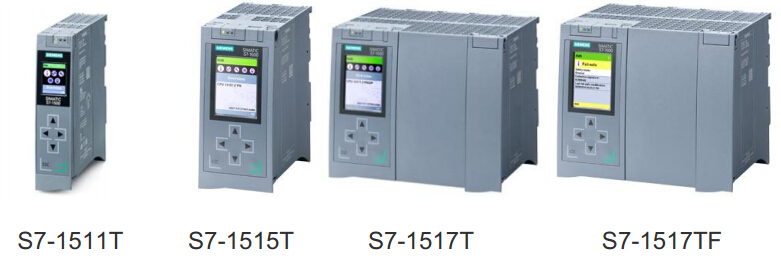

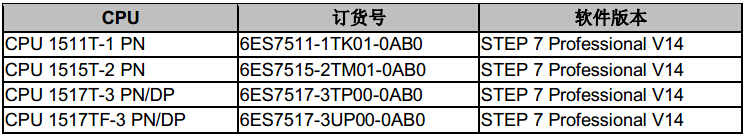

S7-1500 T-CPU列表如下:



注意:S7-1500 T-CPU必须使用TIA博途V14进行编程组态。



扩展的运动控制功能

S7-1500 T-CPU在标准型/安全型CPU功能基础上,可以实现更多的运动控制功能:

· 绝对同步(指定同步位置)

· 实际值链接(主控值来源)

· 主从相位控制

· 凸轮同步

· 凸轮曲线定义

· 最大4个可切换的位置测量回路

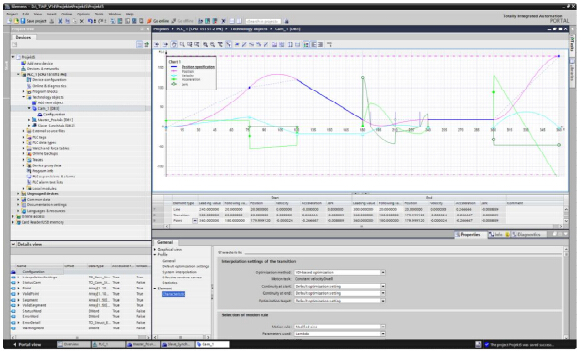

凸轮编辑器





STEP7 Professional提供的凸轮曲线编辑器,具有以下亮点:

· 可集成在TIA Portal中或独立运行(免费)

· 图形或表格式输入

· 根据边界条件优化曲线段

· 与运行时一致的插补计算

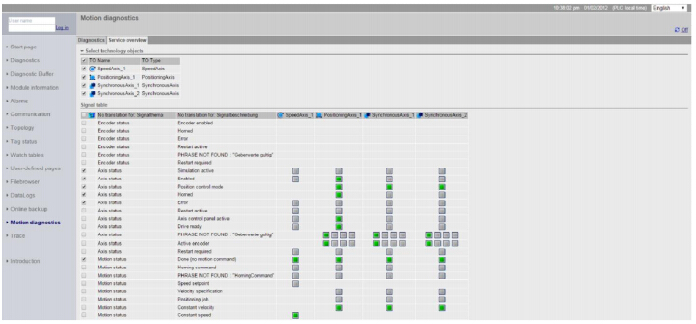

Web server中的运动诊断



通过web server中的标准页面,无需工程系统和项目文件即可实现:

· 单个/多个工艺对象状态信息显示(报警、当前值等)

· 工艺对象参数和系统变量的跟踪记录(Trace功能)

· 利用监控表监视和修改变量



想了解更多关于全新S7-1500 T-CPU的信息,请参考以下链接:

https://support.industry.siemens.com/cs/document/109742059/



3.高防护等级IP65/67的S7-1500 CPU正式发布

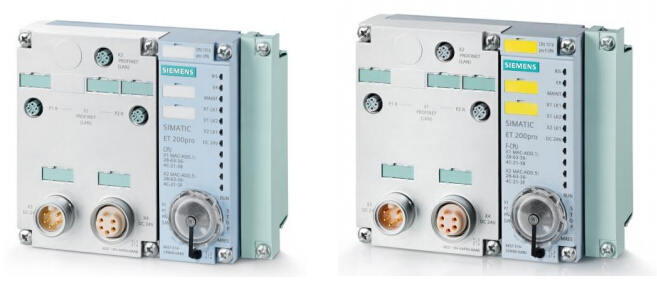

即日起, SIMATIC ET 200pro CPU 1516pro-2 PN和 CPU 1516pro F-2 PN正式上市。新的ET 200pro CPU是基于FW V2.0的 S7-1500 CPU 1516-3 PN/DP,并具有相同的功能特性。




ET 200pro CPU主要特性:

· 功能与S7-1500 CPU 1516-3 PN/DP相同,固件版本 V2.0

· 防护等级IP65/67

· 单站最大配置,16个模块,1m长,支持目前已有的ET 200pro IO模块

· 带有两个 PROFINET IO 通讯接口

   o X1接口,带有3个交换机口 (2 x M12, 1 x RJ45)

n  PROFINET RT and IRT

n 可支持连接最多256个IO设备

n 支持介质冗余, MRP和 MRPD

   o X2接口,带有 1 端口 (1 x M12)

n PROFINET RT

n 最大支持连接32个IO设备

· 开放式以太网通讯 (TCP/IP, UDP, ISO-on-TCP)

·  OPC UA Server (数据访问) (需要Runtime授权)

· 带有Web server功能,安全集成,集成工艺功能,集成系统诊断,带有Trace功能

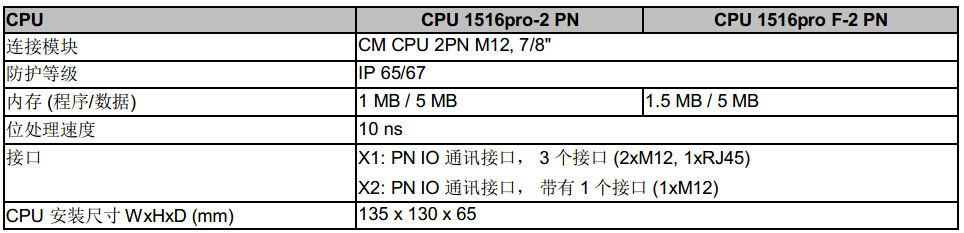

 ET 200pro CPU基本数据:

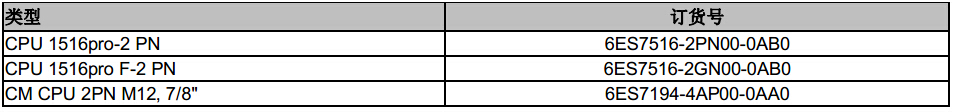

订货信息:



想了解更多关于ET 200pro CPU的信息,请参考以下链接:

https://support.industry.siemens.com/cs/us/en/view/109741056



4.集成C/C++编程语言的S7-1518 ODK控制器正式发布

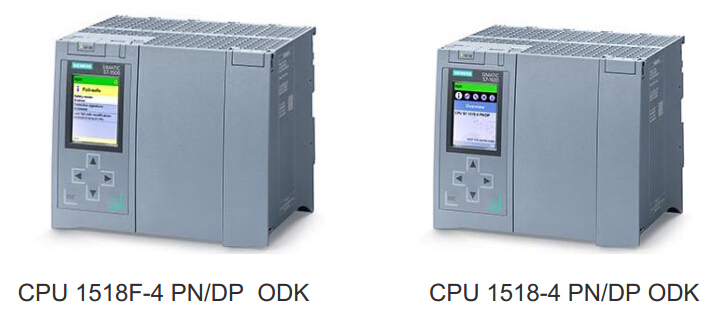

随着TIA Portal V14的正式发布,SIMATIC S7-1500高级控制器的产品线得到了进一步的扩充,新增两款可使用C/C++编程的CPU:CPU 1518-4 PN/DP ODK和 CPU 1518F-4PN/DP  ODK。


 S7-1518 ODK CPU列表如下:



注意:S7-1518 ODK CPU必须使用TIA博途V14进行编程组态。



S7-1518 ODK CPU除具有普通S7-1518 CPU的所有功能外,还可以通过ODK 1500S

V2.0使用C/C++编程,通过Target 1500S  for Simulink V1.0及ODK 1500S V2.0使得在Matlab/Simulink里建模的算法直接生成可在S7-1518 ODK CPU运行的代码。



想了解更多关于全新S7-1518 ODK CPU的信息,请参考以下链接:

https://support.industry.siemens.com/cs/ww/en/view/109742209



5.故障安全功能的S7-1500软控制器正式发布

随着TIA Portal V14的正式发布,SIMATIC S7-1500软控制器的固件也发布了V2.0版本,同时产品线得到了进一步的扩充,新增两款集成故障安全的CPU:CPU 1507S F V2.0和CPU 1505SP F V2.0。

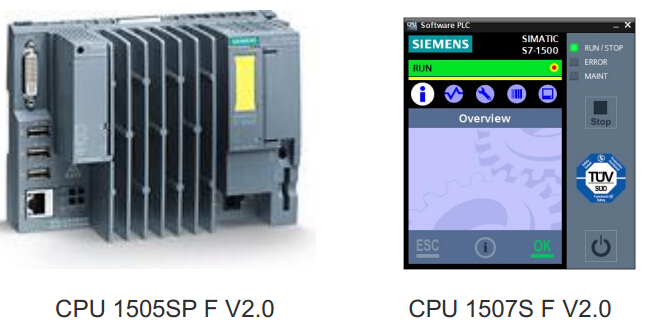

S7-1500软控制器新产品列表如下:

2016111134030436 (1).jpg

注意:CPU 1507S F V2.0和 CPU 1505SP F V2.0必须使用Step 7 V14及STEP 7 SafetyAdvanced进行编程组态。



CPU 1507S F V2.0仅支持运行在IPC4x7D 和 IPC2x7E上,CPU 1507S V2.0现已可运行在 IPC2x7E上。ODK 1500S V2.0需配合Microsoft Visual C++或Eclipse开发环境使用。CPU 1507S V1.8及ODK 1500S V1.0同时宣布淘汰。



想了解更多关于全新S7-1500软控制器的信息,请参考以下链接:

https://support.industry.siemens.com/cs/us/en/view/109740652

https://support.industry.siemens.com/cs/us/en/view/109740653



6.小型安全控制器CPU S7-1212FC全新发布

随着TIA Portal V14和CPU固件V2.0的正式发布,所有故障安全型控制器的软件版本同步升级至V14,硬件产品线也全面升级至V2.0版本。新增加的四款全新故障安全型CPU,包括前面介绍的S7-1507S F软控制器、高防护等级的分布式安全型CPU S7-1516pro F和基于PC的安全型控制器S7-1515SP PC F,还包括全新的小型安全控制器S7-1212FC,从而进一步丰富了故障安全产品线。

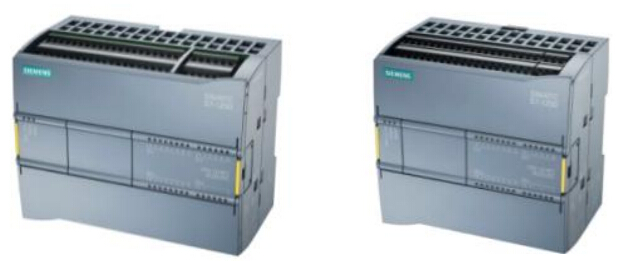

小型控制器S7-1200系列此次发布了两款CPU – S7-1212 FC DC/DC/RLY和S7-1212 FCDC/DC/DC。它们和所有其他S7-1200FC(S7-1214FC和S7-1215FC)系列产品一样都支持集成的PROFInet和PROFIsafe网络扩展。



订货信息:

具体性能参数如下:



7.总结

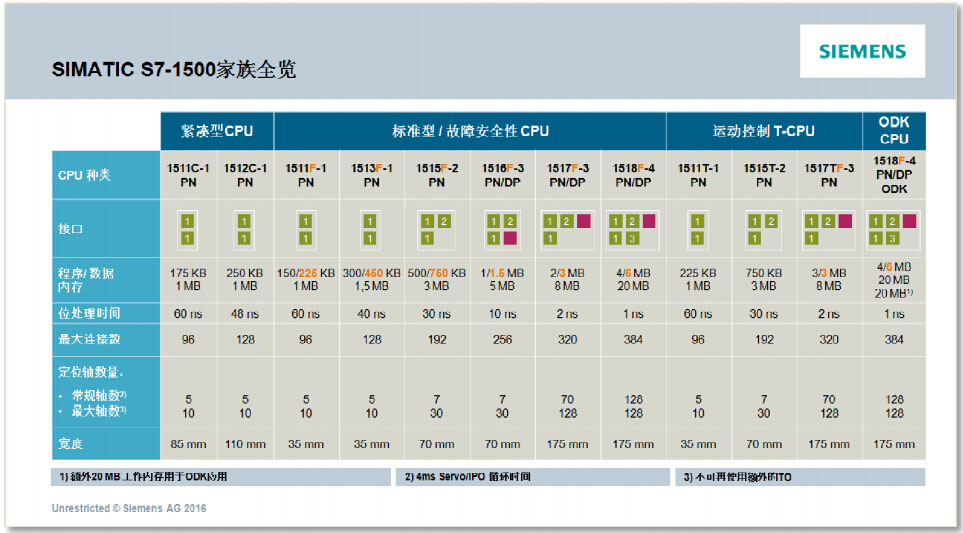

S7-1500是SIMATIC PLC的旗舰产品,随着此次众多新CPU产品的发布与固件2.0版本升级,目前S7-1500产品家族种类齐全,可以覆盖除冗余之外的所有工厂自动化中高端应用。S7-1500结合TIA博途,助力您的企业创造更大的价值。
