V90PN在液压胀管机中的应用

发布日期:2020-05-12 17:29:49  浏览量:

提到胀管,我们基本上都一头雾水,这是什么?事实上我们当中的大多数人是不了解胀管以及胀管工艺的,但是它在我们的日常生活中扮演着一个非常重要的角色,很多的产品都离不开胀管的使用。

今天来给大家介绍的机型主要应用于管道行业,为管道波纹缓冲管的生产设备。采用西门子的触摸屏、PLC与V90PN伺服控制器,实现自动胀管的工艺流程。

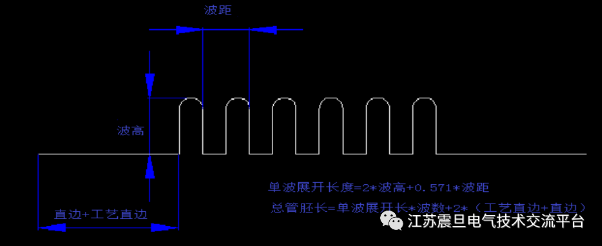

工艺计算

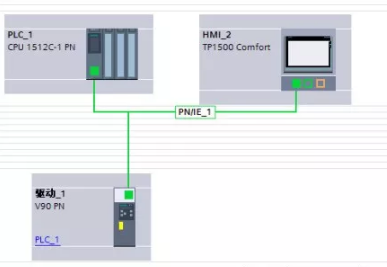

网络视图


硬件设备


◆伺服一套

◆TP1200 触摸屏一套

◆S7-1512CPU 一套

◆拉绳编码器一个

◆按钮若干


功能介绍


◆V90PN:用于平台升降,为胀管结构实现送料

◆拉绳编码器:用于测量膨胀头膨胀高度

◆CPU:实现自动胀管控制及执行

◆触摸屏:人机交互,工艺数据存储及选择

功能应用

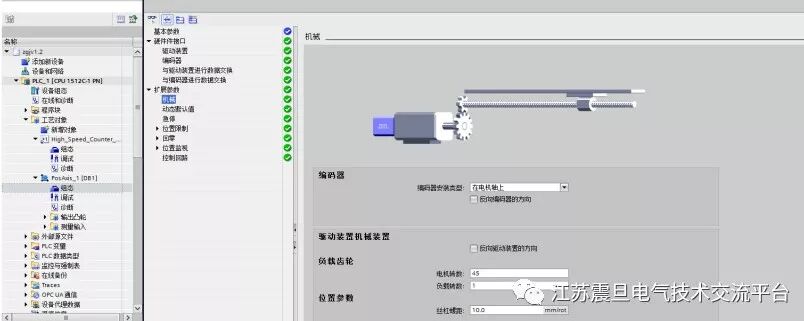

通过运动工艺对象,组态了位置轴工艺,V90PN 采用1500专用报文105。等时同步的控制方式,实现了位置控制的高精度。驱动控制块使用便捷高效。

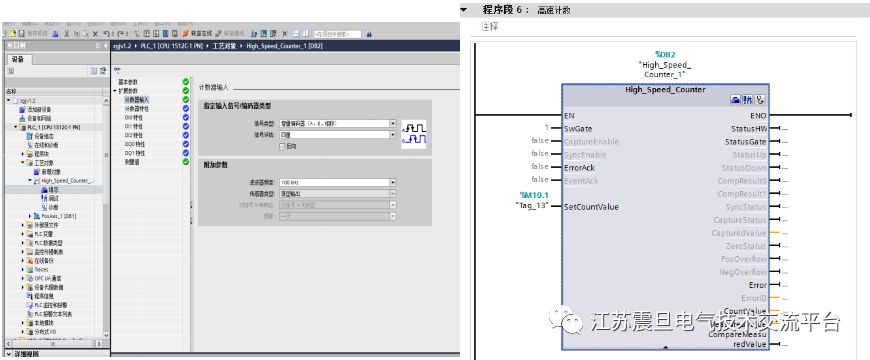

S7-1512C集成式高速计数,通过TIA PROTAL 平台硬件组态,更便捷。

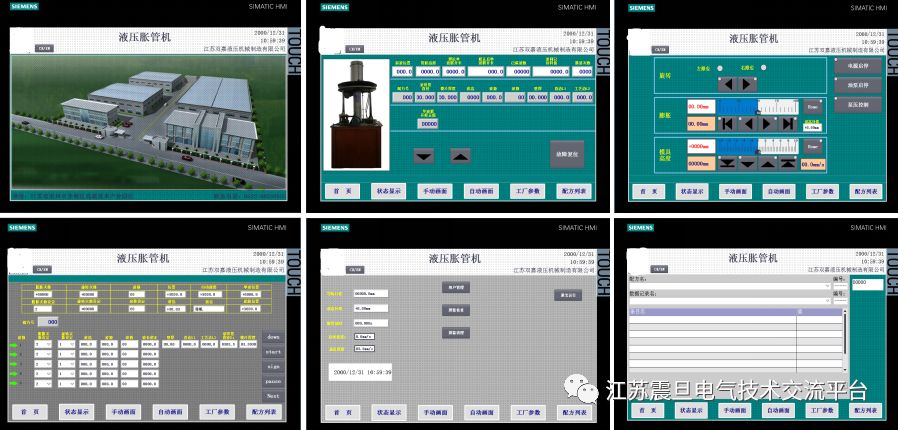

画面分享

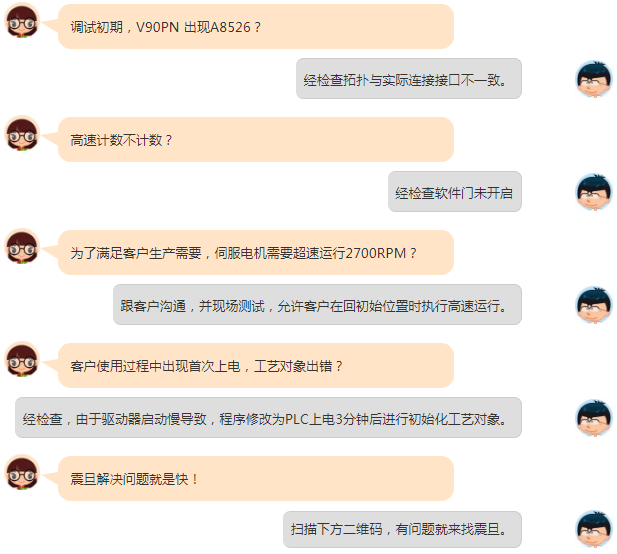

问题与解决方案
