应用 | 如何备份与恢复程序?

发布日期:2022-07-28 15:17:37  浏览量:
无论是工程师还是车间现场的工作人员,一定都非常明程序的正常运行对于生产来说是多么的但当突发故障来临时,程序的备份和恢复将会起到关键性的保障作用。为了在意外来临时从容以对,我们可以提前做好备份工作。
本期,我们将以西门子触摸屏为例,来为大家演示两种备份与恢复程序的方法。

1用ProSave进行触摸屏程序的备份和恢复


一、设置触摸屏类型及IP地址

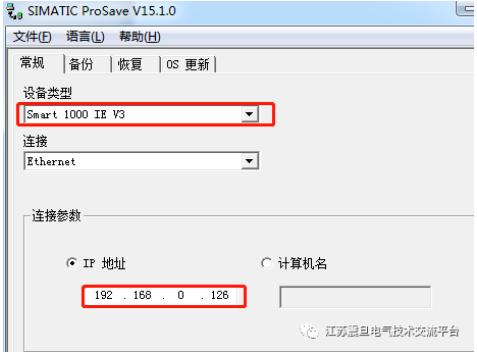

打开Prosave软件,软件位置:计算机开始菜单>所有程序>Siemens Automation-SIMATIC-ProSave,

将触摸屏类型设置成您的SmartLine IE V3的类型,

IP地址处填写给触摸屏设置的IP地址,本例中为 192.168.0.126 。

二、设置计算机PG/PC接口

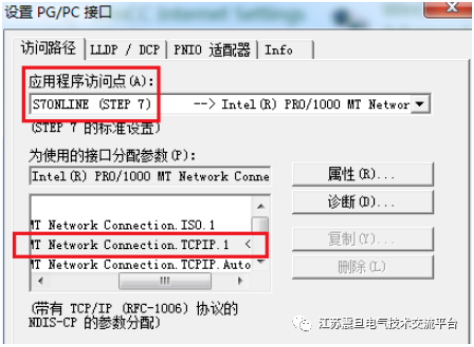

在设置PG/PC接口中“应用程序访问点的下拉菜单中选择“S7ONLINE(STEP7)”,并在下方的接口参数分配(左下方滚动条)中选择 “计算机本地连接网卡名字.TCP/IP.1”的选项。

三、软件与触摸屏连接

将计算机与触摸屏使用网线连接后将触摸屏设置为传送模式。

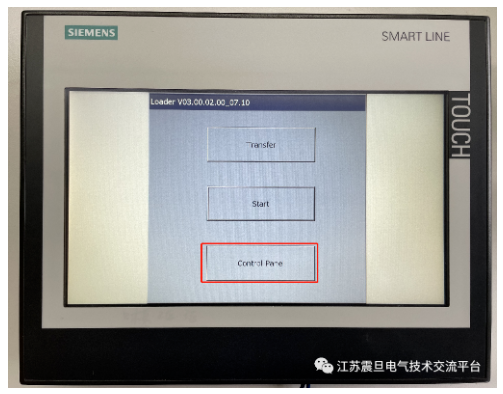

1.  先进行触摸屏端的设置检查,触摸屏上电后点击加载菜单中的“Control Panel”选项。

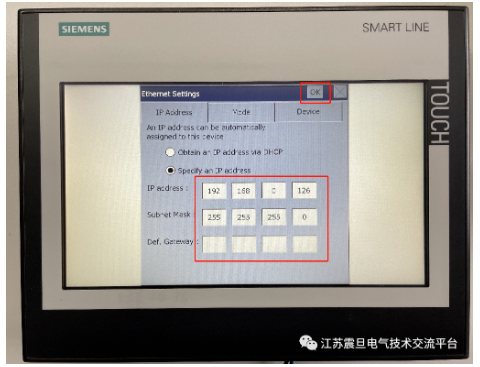

2.  双击“Ethernet”选项,将触摸屏IP地址与计算机本地地址设置在同一网段,此例中作为下载使用的计算机IP地址为 192.168.0.xxx 网段,所以此处将触摸屏的地址设置为 192.168.0.126。

请注意:

子网掩码(Subnet Mask)设为 255.255.255.0即可

默认网关(Def.Gateway)无需设置

设置完成后点击右上角“OK"按钮退出该界面。

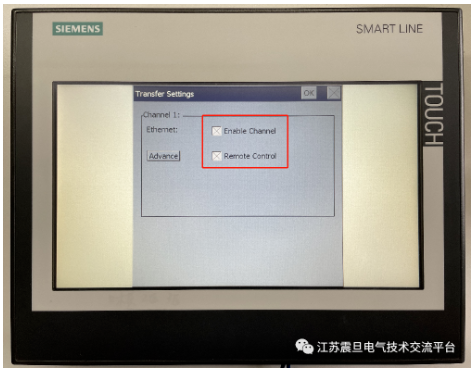

3.  点击“OK 后会回到“Control Panel”界面,然后双击“Transfer”选项,选中“Enable Channel”及“Remote Control”选项,如下图,然后点击右上角“OK” 选项确认并退出该界面。

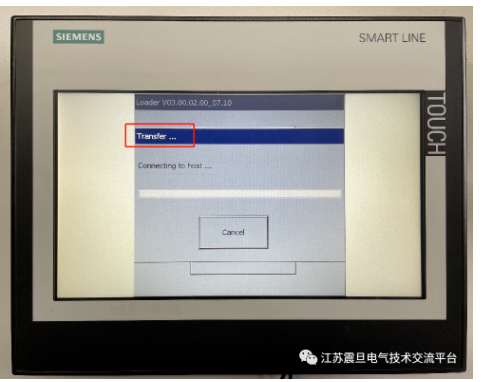

4.  返回至触摸屏上电加载界面,并点击菜单中的“Transfer” 按钮。

四、备份程序

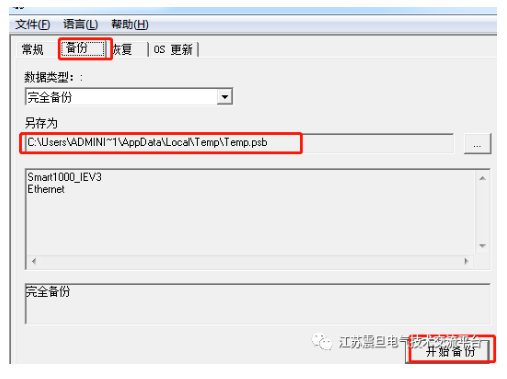

切换到Prosave软件的“备份”选项,在“数据类型”栏选择想要备份的类型以及在“另存为”处设置文件的存储路径,然后点击“开始备份”进行程序备份。

注意:存储路径需要是英文路径,psb文件需设置成名称英文。

五、恢复程序

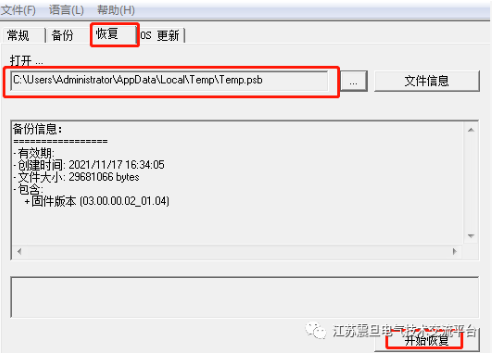

切换到Prosave软件的“恢复”栏,选择已经备份好的文件路径及文件内容后,点击“开始恢复”进行程序恢复。

2用U盘进行触摸屏程序的备份和恢复


西门子触摸屏Smartline-IE V3 支持 USB2.0 设备,格式需使用 FAT32格式。可通过 USB 2.0记忆棒对触摸屏进行备份和恢复或存储报警记录或数据记录。
一、USB连接触摸屏
1.  将U盘接入触摸屏的 USB 接口并给触摸屏上电,点击加载菜单中的“Control Panel”按钮。

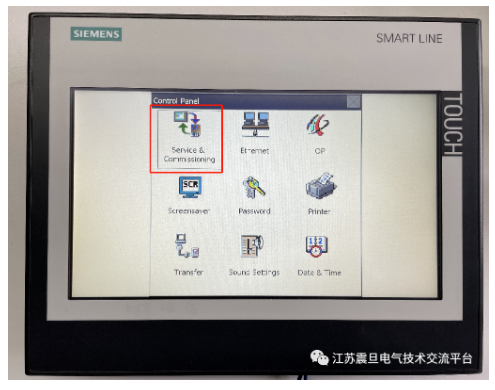

2.  双击“Service & Commissioning”选项。

二、用USB备份程序

1.  选择选项卡中的 “Backup”选项,并在 “Choose Backup Type”中选择需要备份的类型,此例选择“Complete backup即完整备份”。然后点击 “Next” 按钮进入下一步。

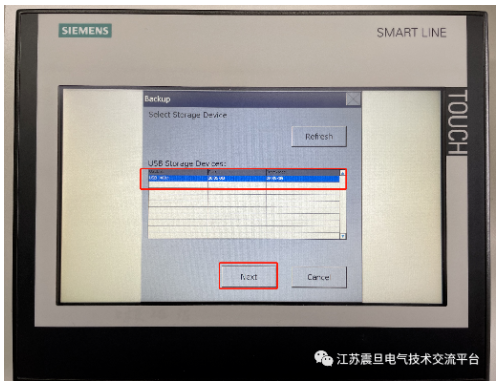

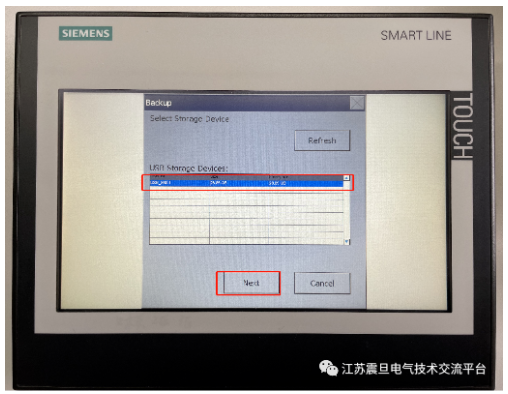

2.  选择已接入的 USB2.0 记忆棒,然后点击“下一步”。

如果已经接入 USB 记忆棒,但无法在该列表中看到,请确认以下几点:

1)USB记忆棒为USB 2.0并符合USB设备支持中的相应设备

2)格式为 NTFS 或 FAT32

3)大小不可超过32GB

4)如果以上均符合,尝试更换USB记忆棒

3.  点击“Start”按钮开始备份。

三、用USB恢复程序

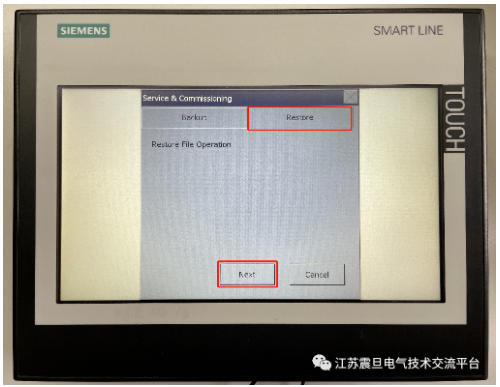

1.  选择“Restore”选项,并点击 ”Next”按钮

2.  选择已接入的 USB记忆棒,并点击“Next”。


3.  点击 “Start” 按钮即可开始恢复。
